Plataforma giratoria de engranaje con pasador

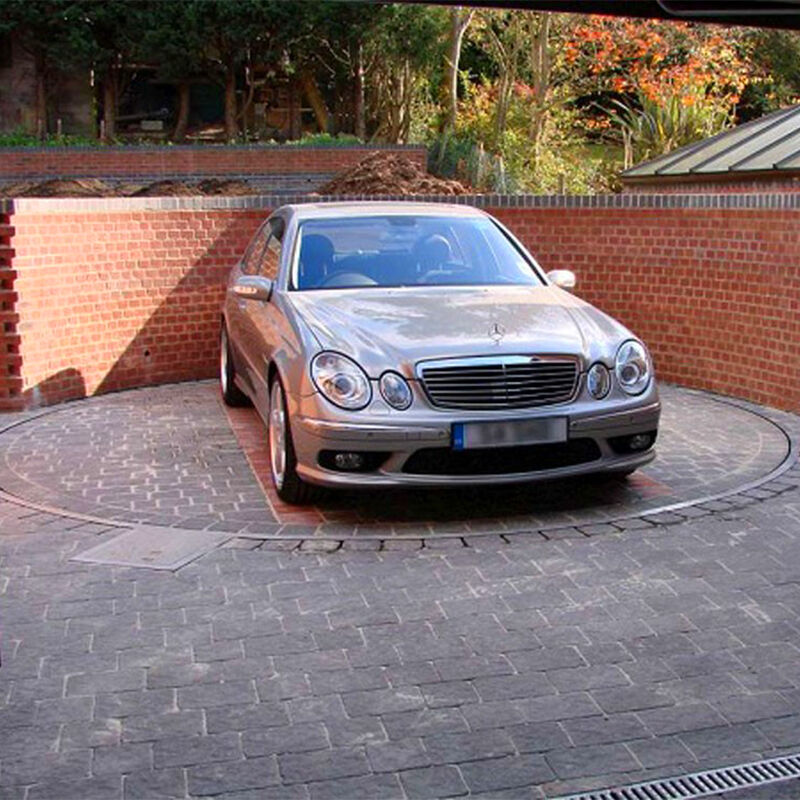

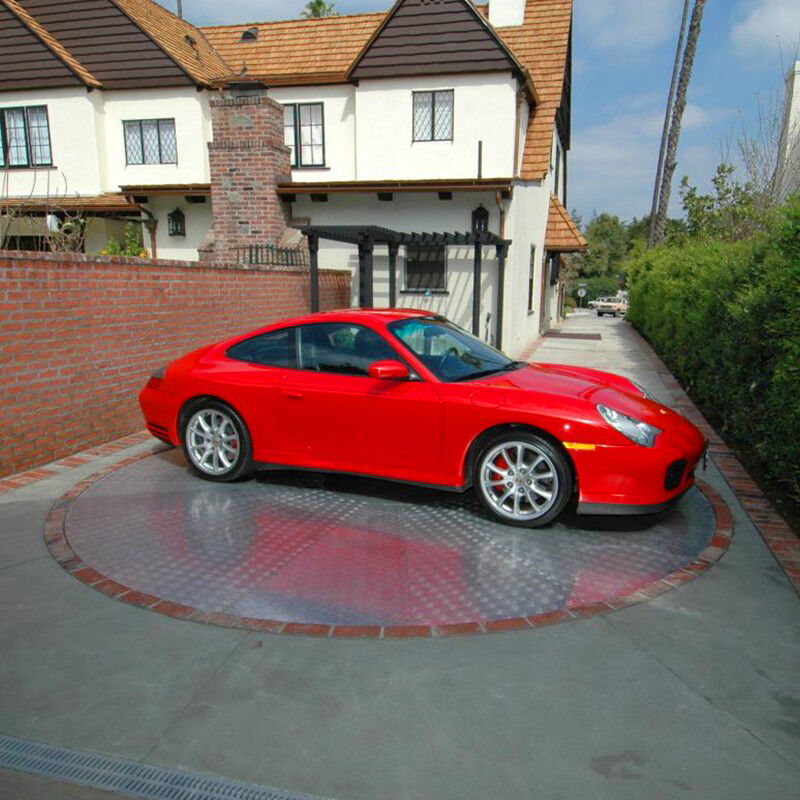

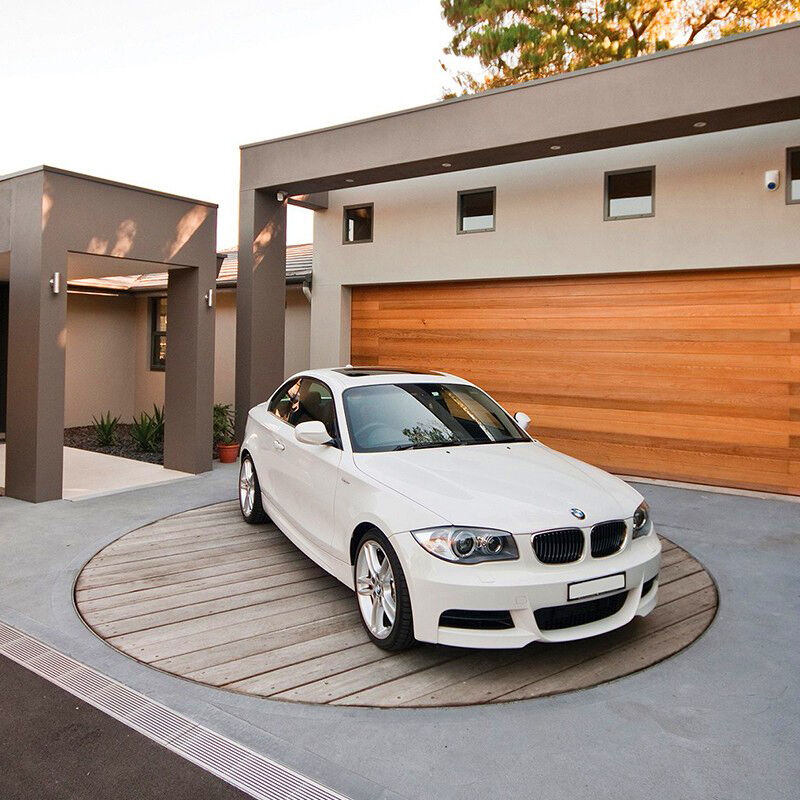

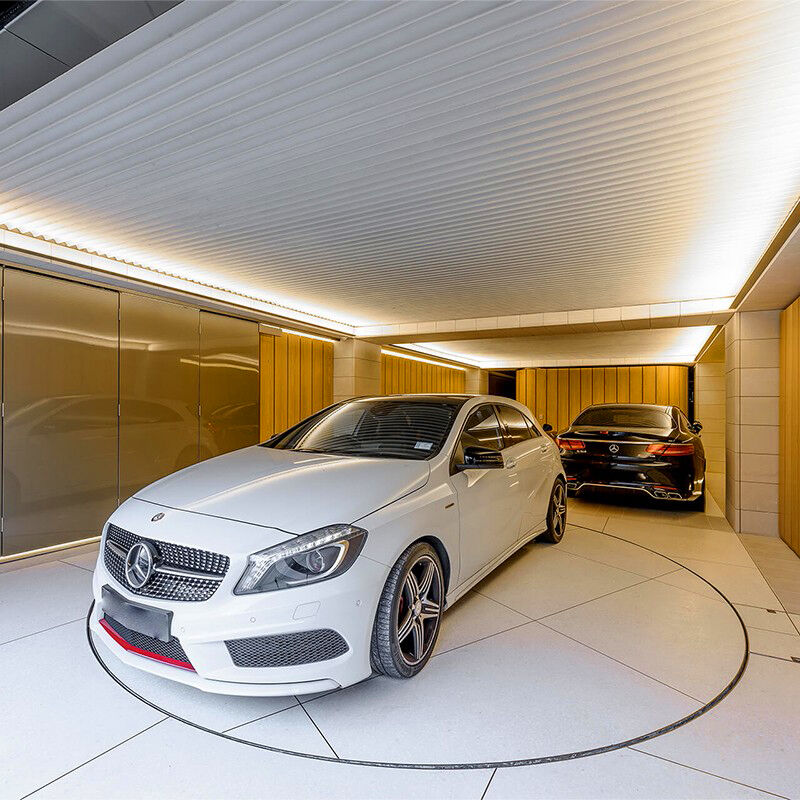

La plataforma giratoria con engranaje de pasadores es un dispositivo especializado que utiliza la tecnología de transmisión por engranaje de pasadores, utilizada principalmente para la exhibición, reparación y maniobra de vehículos. Emplea un engranaje impulsor accionado por motor que engrana con una rueda de pasadores, lo que permite que la plataforma gire suavemente 360 grados. Cuenta con alta capacidad de carga, transmisión suave y elevada precisión de posicionamiento.
- Descripción general
- Productos recomendados
Información del producto
| Lugar de Origen | Shandong, China |
| Nombre de marca | wemet |
| Certificación | CE/ISO |
| Industrias aplicables | Concesionarios automovilísticos, talleres 4S, salones del automóvil, etc. |
| Productos personalizados | Todos los equipos pueden personalizarse. |
Términos comerciales del producto
| Cuantidad mínima de pedido | Artículo único |
| Detalles del embalaje | Caja de madera |
| Tiempo de entrega | 15 a 45 días (sujeto a negociación) |
| Capacidad de suministro | 300 acres por mes |
Descripción
1. Capacidad máxima de carga: 20 toneladas.
2. Diámetro: 4 a 7 m.
3. Altura: 300-350 mm.

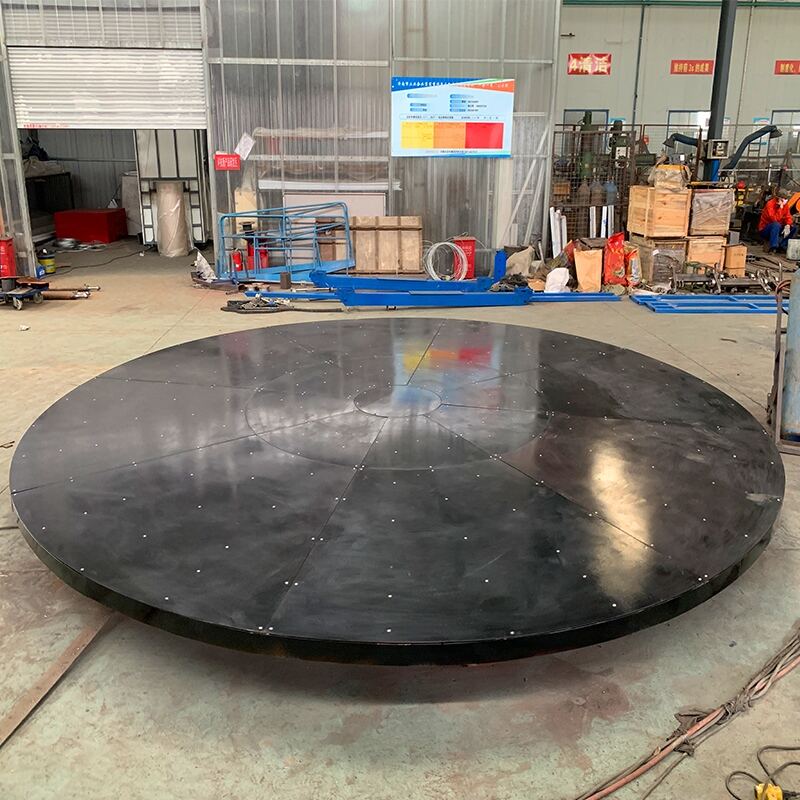

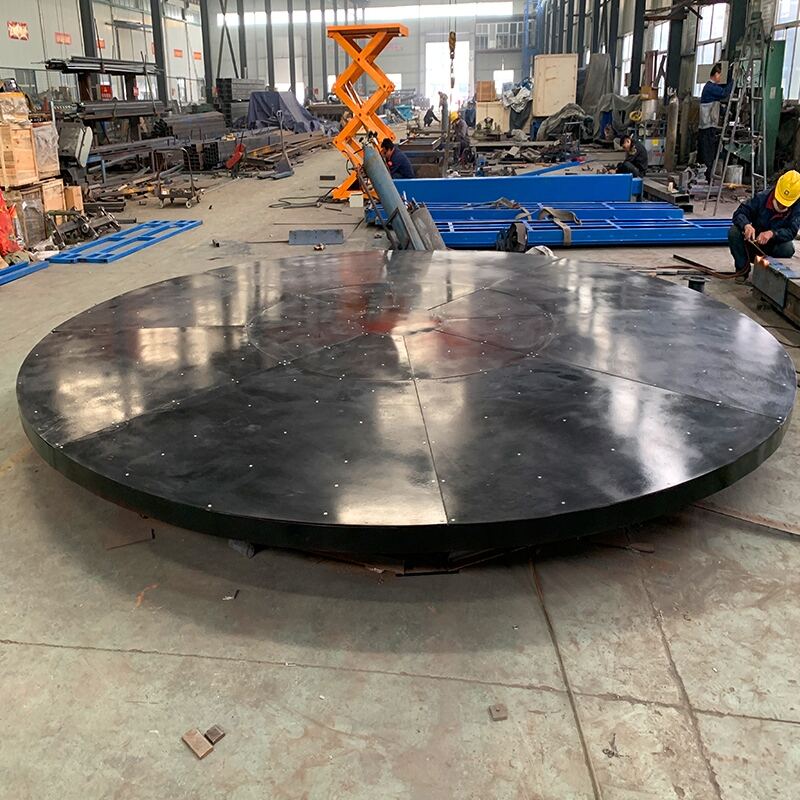

4. La placa dentada de pernos está fabricada en chapa de acero de 10 mm, procesada mediante una máquina automática de corte.
5. Los dientes del pasador están mecanizados a partir de barra de acero 45#.
6. Con función de control de ángulo.
Alta velocidad, alta potencia del motor.
Detalle rápido
1. Unidad motriz central
2. Placa de riel de pasadores para acabado
3. Ruedas silenciosas de alta resistencia
4. Dispositivo de manguito central
5. Caja de control de operación
Panel de control táctil
Aplicaciones
Escenarios de aplicación de la mesa giratoria con engranaje de pasadores

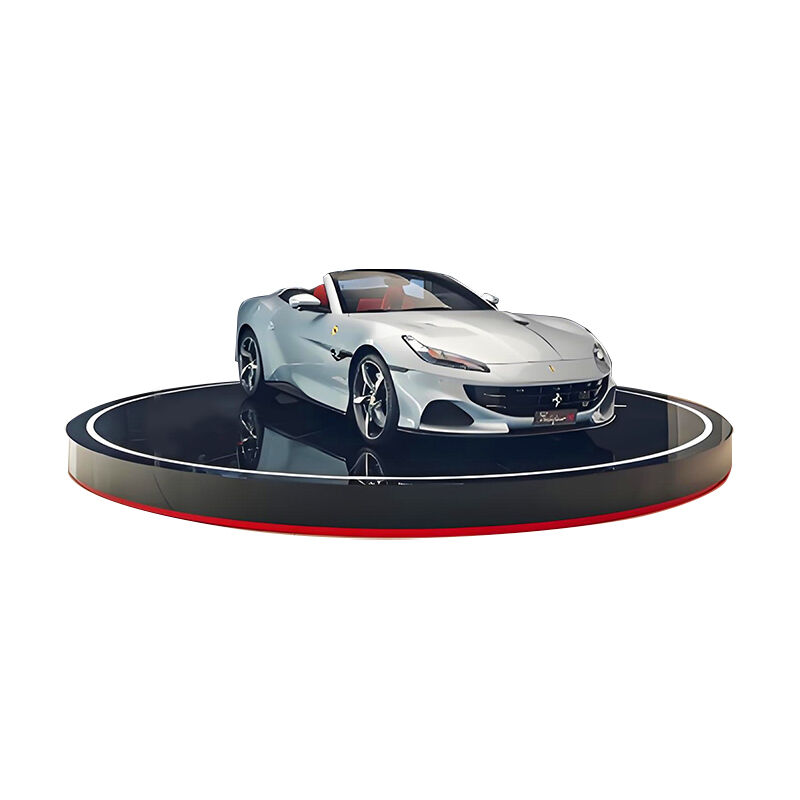

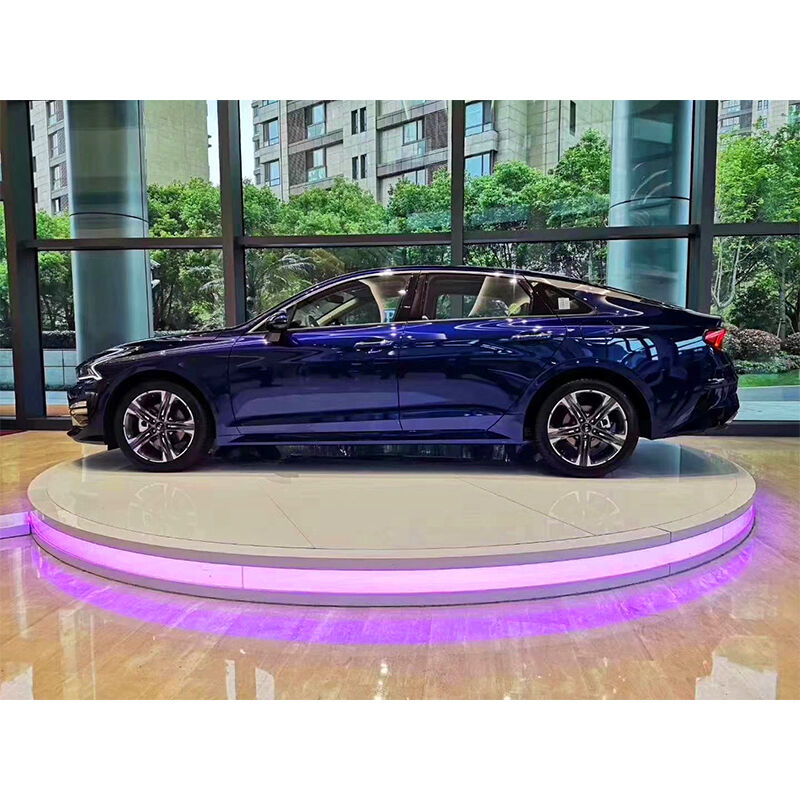

• Concesionarios de automóviles: Utilizada en concesionarios 4S para exhibir vehículos nuevos, permitiendo su rotación de 360 grados para mostrar el exterior e interior del vehículo.

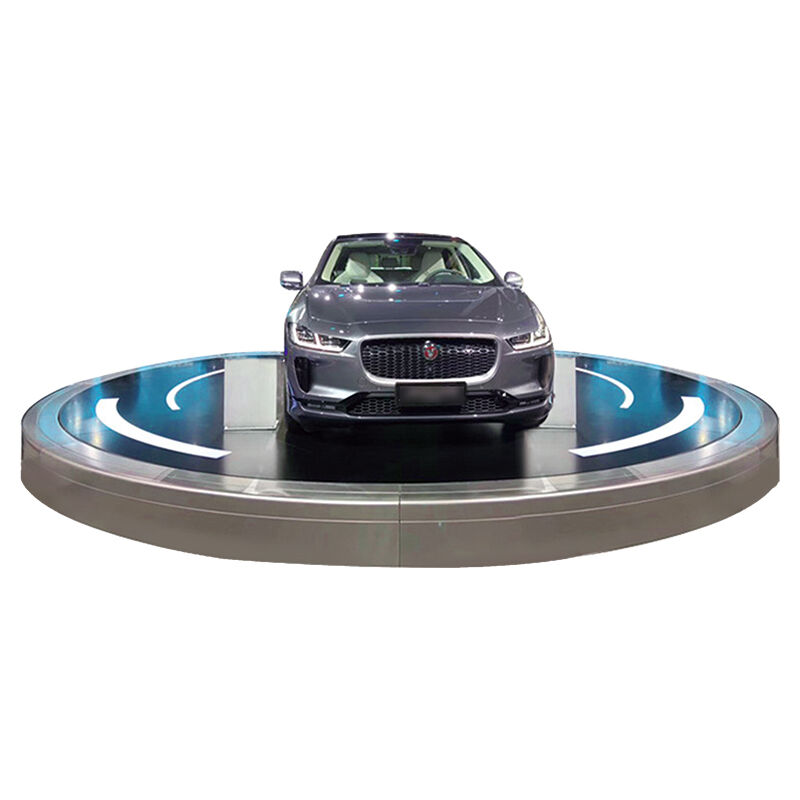

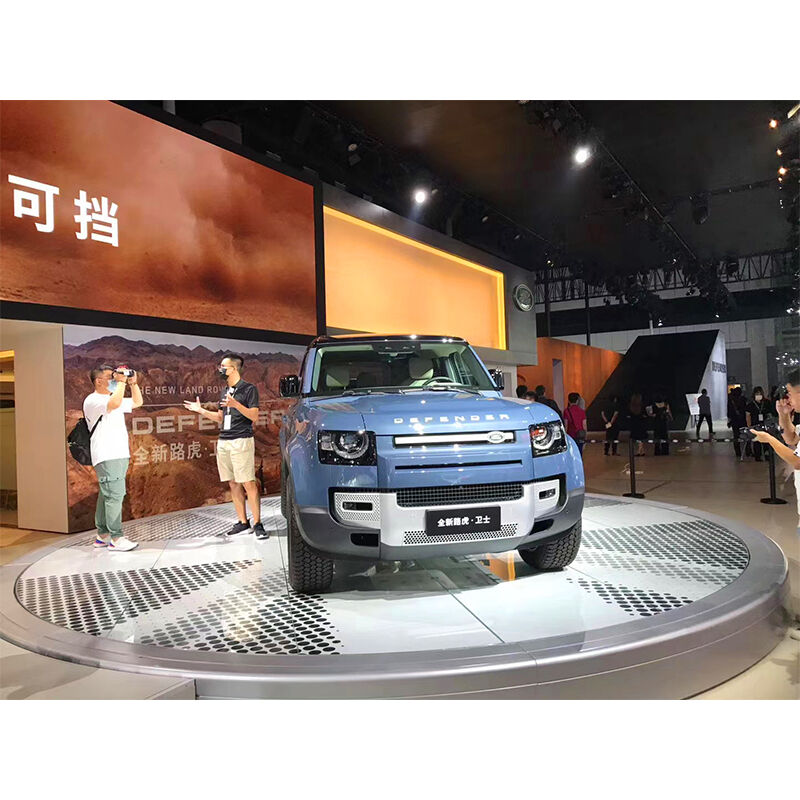

• Ferias del automóvil: Sirve como plataforma en ferias del automóvil a gran escala, mejorando la presentación de la marca.
• Reparación de automóviles: Se utiliza en talleres de reparación para inspecciones del chasis, cambios de neumáticos y otras operaciones, mejorando la eficiencia de las reparaciones.
• Producción de automóviles: Se utiliza en las líneas de producción para el posicionamiento y ensamblaje de la carrocería, facilitando la operación de los trabajadores.
Especificaciones
Diámetro de la mesa giratoria |
Capacidad de carga |
Altura de la plataforma giratoria |
Potencia del motor |
2000mm |
0-1t |
250mm |
0.75kw |
2000mm |
2-3T |
300 mm |
1.1kw |
2500mm |
0-1t |
250mm |
0.75kw |
2500mm |
2-3T |
300 mm |
1.1kw |
3000mm |
0-1t |
las demás |
0.75kw |
3000mm |
2-3T |
las demás |
1.1kw |
3500mm |
0-1t |
las demás |
0.75kw |
3500mm |
2-3T |
las demás |
1.1kw |
4000mm |
1 a 3 toneladas |
350mm |
1.1kw |
4000mm |
4-5T |
350mm |
1.1kw |
4500MM |
1 a 3 toneladas |
350mm |
1.1kw |
4500MM |
4-5T |
350mm |
1.1kw |
5000MM |
1 a 3 toneladas |
350mm |
1.1kw |
5000MM |
4-5T |
350mm |
1.1kw |
5500mm |
1 a 3 toneladas |
350mm |
1.1kw |
5500mm |
4-5T |
350mm |
1.1kw |
6000mm |
1 a 3 toneladas |
350mm |
1.1kw |
6000mm |
4-5T |
350mm |
1.1kw |
* Soporte para personalización bajo demanda; los parámetros indicados son solo referenciales; consulte con el Departamento de Ventas de Maquinaria WEMET para obtener más detalles.
Ventajas
Las transmisiones de mesa giratoria SPin-gear ofrecen ventajas significativas frente a las transmisiones tradicionales con engranajes: la tensión de contacto en un solo diente se reduce aproximadamente un 38 % y la capacidad máxima de transmisión de par aumenta más del 40 %, lo que las hace especialmente adecuadas para aplicaciones de baja velocidad y alta carga. Esta tecnología también destaca por su transmisión suave, una distribución uniforme del desgaste y una excelente resistencia al impacto.
